F5应用交付实例之流媒体场景应用

某单位下辖13个地市子公司，召开大型会议主要通过视频会议系统完成，使用高峰时大约有7000至8000人，所有员工通过流媒体技术在本地收看收听会议内容。目前企业内共有28台流媒体服务器，分别部署在省公司及13个地市子公司。随着访问人数的不断增加，流媒体服务器的数量越来越多，迫切需要保证流媒体服务的高可靠性，降低内网带宽压力。

案例分享：

通过部署多台F5应用交付设备，借助可编程控制iRules，对流媒体服务资源进行合理调度，既实现服务的高可靠性，又保证内网带宽资源不被大幅挤占。

访问流程：

1、地市用户在媒体播放器中访问RTSP URL（该地址为F5的VIP）。

2、F5根据用户的源IP就近选择对应的地市流媒体服务器Pool，在满足健康检测条件与负载均衡算法后，选择具体的Pool member，（该member为第二台F5的VIP）同时Pool开启PGA优先功能，优先选择各地市子公司的本地流媒体服务器，只有当各地市子公司本地流媒体服务不可用时，自动启用省公司流媒体服务，实现业务连续性。

3、命中F5的VIP后，F5根据关联的RTSP重定向iRules，进行跳转。将用户请求目的地址重定向至真实服务器地址，这样保证了用户直接访问本地流媒体服务资源，而且不会挤占省公司内网带宽。

4、自动跳转后，地市用户直接发起对本地流媒体服务器的访问。

技术特点：

1、来源就近性分配：

根据来源用户源IP匹配各地市服务器资源池的部分iRules代码展示：

2、自定义健康检查：

采用RTSP协议的健康检查方式，模拟客户端对后端真实服务器发送报文进行健康检查，保证用户请求分发到健康的节点，提升服务的可靠性。

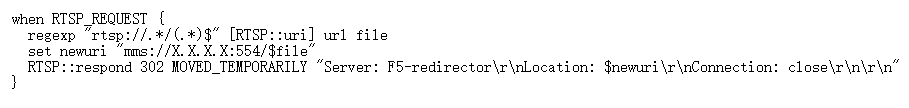

3、RTSP重定向：

提供了对RTSP的可编程控制。灵活对RTSP::header等字段编辑控制，实现RTSP访问的重定向。

4、N+M集群技术：

采用双机HA部署模式，业界最快的200ms切换速度，保证业务无缝切换不产生中断，实现应用的高可用性。并且基于F5独有的N+M集群技术，未来可灵活地对F5设备进行横向扩展。

总结：

在不对企业现有网络架构调整的情况下，通过旁路部署多台F5设备，对全省所有地市子公司流媒体服务器群进行安全可靠的应用交付，保障流媒体资源合理分配，同时也提高了网络直播会议系统的并发用户数，节省了其他设备资金投入。当今企业应用系统很容易面临大量用户访问，负载过高的问题，通常会使用增加服务器数量来进行横向扩展，但是也容易产生资源无法调度的瓶颈，使用F5纵向调度则可轻易化解，提高企业应用交付能力。
